С чем столкнулся заказчик
Предприятию требовалась оценка технического состояния пожарных резервуаров, которые являются частью системы противопожарной защиты территории. Со временем железобетонные конструкции подвергаются воздействию окружающей среды, и необходимо было:
- Выявить имеющиеся дефекты и повреждения;
- Оценить возможность дальнейшей безопасной эксплуатации;
- Получить документальное обоснование для планирования ремонтных работ или усиления конструкций;
- Обеспечить соответствие требованиям надзорных органов в области пожарной безопасности.
Что было сделано:
| Этап | Конкретные действия | Нормативная база и инструменты |
| 1. Подготовка и изучение объекта | • Ознакомление с объемно-планировочным решением резервуаров
• Анализ предоставленной проектно-технической документации • Составление программы обследования |
СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений»
ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния» |
| 2. Визуальное обследование | • Детальный осмотр всех доступных конструкций
• Выявление дефектов по внешним признакам (трещины, сколы, коррозия арматуры, разрушение бетона) • Фотофиксация всех выявленных нарушений |
Цифровая фотокамера, визуальный контроль, методика сплошного осмотра |
| 3. Инструментальный контроль | • Измерение геометрических параметров конструкций
• Оценка толщины защитного слоя бетона • Проверка прочности бетона неразрушающими методами • Измерение ширины раскрытия трещин |
Лазерный дальномер, склерометр (молоток Шмидта), толщиномер, трещиномер, рулетка |
| 4. Камеральная обработка | • Систематизация полученных данных
• Классификация технического состояния конструкций по категориям (нормативное, работоспособное, ограниченно-работоспособное, аварийное) • Определение причин возникновения дефектов |
Расчетные методы, сравнение с проектными данными, анализ коррозионного износа |
| 5. Формирование заключения | • Составление итогового документа с выводами
• Разработка рекомендаций по устранению выявленных недостатков • Подготовка 1 печатного экземпляра + 1 электронного с подписями и печатью |
Требования договора, ГОСТ Р 21.101-2020 |

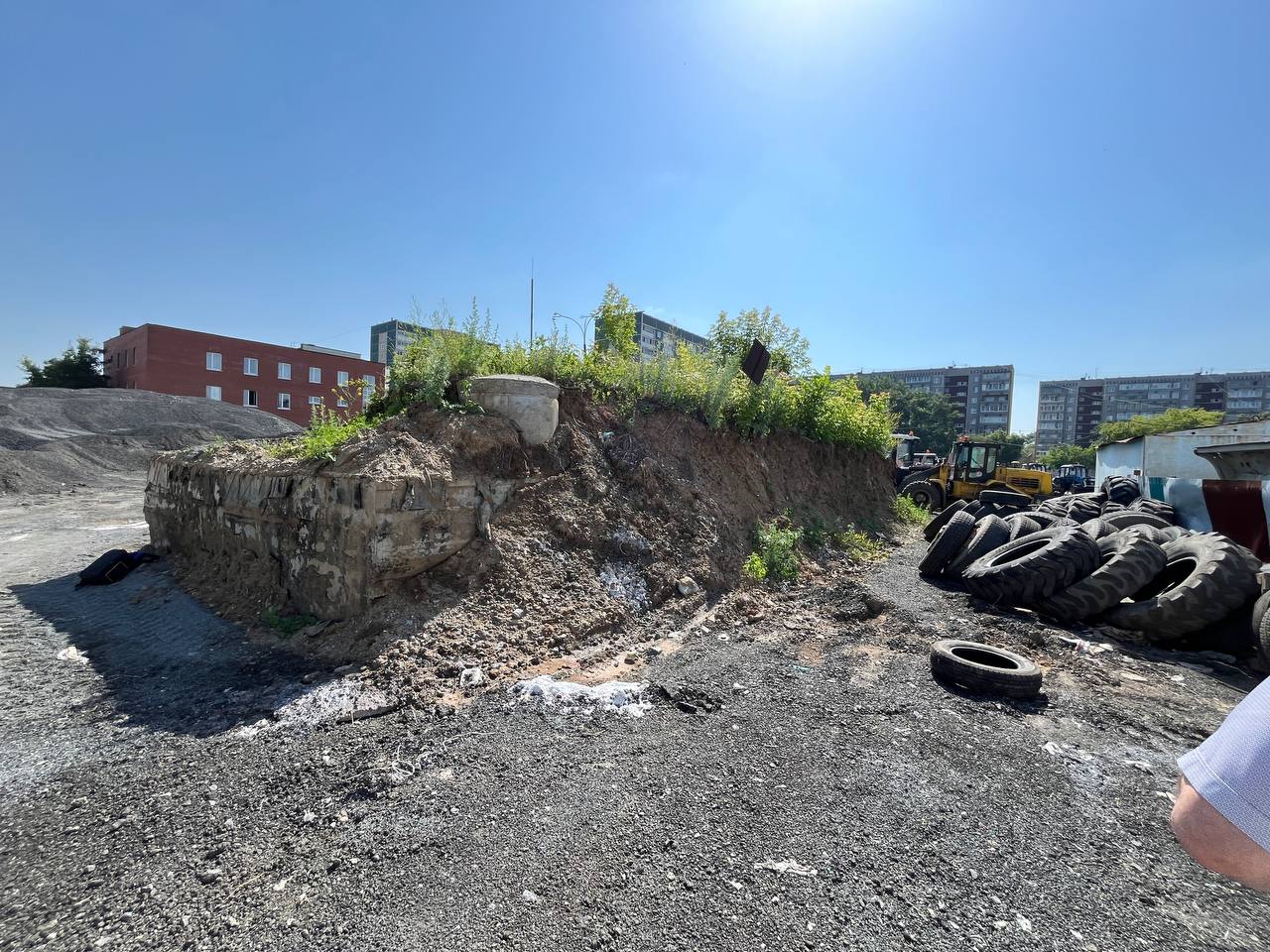

Характеристики обследованных объектов
| Параметр | Значение |
| Тип конструкций | Железобетонные (монолитные/сборные) |
| Количество объектов | 2 пожарных резервуара |
| Внешние размеры | 5,5 м × 5,5 м |
| Высота | 4,0 м |
| Назначение | Хранение запаса воды для пожаротушения |
Что выявили в ходе обследования
Позитивные стороны:
- Отсутствие критических дефектов, влияющих на несущую способность;
- Сохранность геометрических параметров в пределах допустимых отклонений;
- Удовлетворительное состояние защитного слоя бетона.
Выявленные недостатки:
- Локальные трещины в бетоне (с указанием ширины раскрытия);
- Признаки коррозии арматуры в отдельных зонах;
- Разрушение защитного слоя бетона на участках с интенсивным увлажнением;
- Дефекты гидроизоляции;
- Следы высолов и биопоражений на поверхности.
Что получил заказчик в итоге
Полный комплект документации:
- Техническое заключение с детальным описанием состояния каждой конструкции;
- Ведомость дефектов и повреждений с фотографиями;
- Классификация технического состояния по ГОСТ 31937-2011;
- Рекомендации по устранению выявленных недостатков;
- Выводы о возможности дальнейшей эксплуатации без ограничений или с учетом мониторинга.
Юридическая сила:
- Документ оформлен организацией с действующим допуском СРО;
- Соответствует требованиям СП 13-102-2003 и ГОСТ 31937-2011;
- Может быть использован при проверках надзорных органов и обосновании финансирования ремонтных работ.
